Información Básica.
Descripción de Producto
Parámetro técnico
El parámetro de hardware del adaptador
Nominal de alimentación del sistema de protección de marcha atrás: Sí: 24Vcc, rango: 9-36VDC
El consumo de energía: 30mA@24Vcc
Alimentación de bus interno
Max actual: 2.5A@5VCC
Aislamiento: la potencia del sistema de aislamiento de potencia de campo
Nominal de alimentación: 24Vcc, rango: 22-28Vdc
Potencia de campo: Actual Max. DC 8A.
Los módulos de E/S 32 pcs compatibles:
Cableado:Max.1,5 mm² (AWG 16)
Tipo de montaje: 35mm en carril DIN
Tamaño:115*51,5*75 mm.
Peso:130g
Especificación de entorno
La temperatura de trabajo:-40~85ºC
Humedad de funcionamiento:5%-95%( sin condensación)
La clase de protección: IP20
Parámetro de Profibus-DP
Protocolo:PROFIBUS DPV0
El tipo de interfaz:DB9 hembra cabeza
El tipo de estación:Esclavo PROFIBUS
La Dirección de estación:configuración del interruptor de código de marcación
Topología topología de bus:
La configuración Max. Duración:232 bytes
Los datos de IO Max. Longitud:Entrada: Max. 244 bytes de salida: Max. 244 bytes, la suma de entrada y salida: Max. 288 bytes

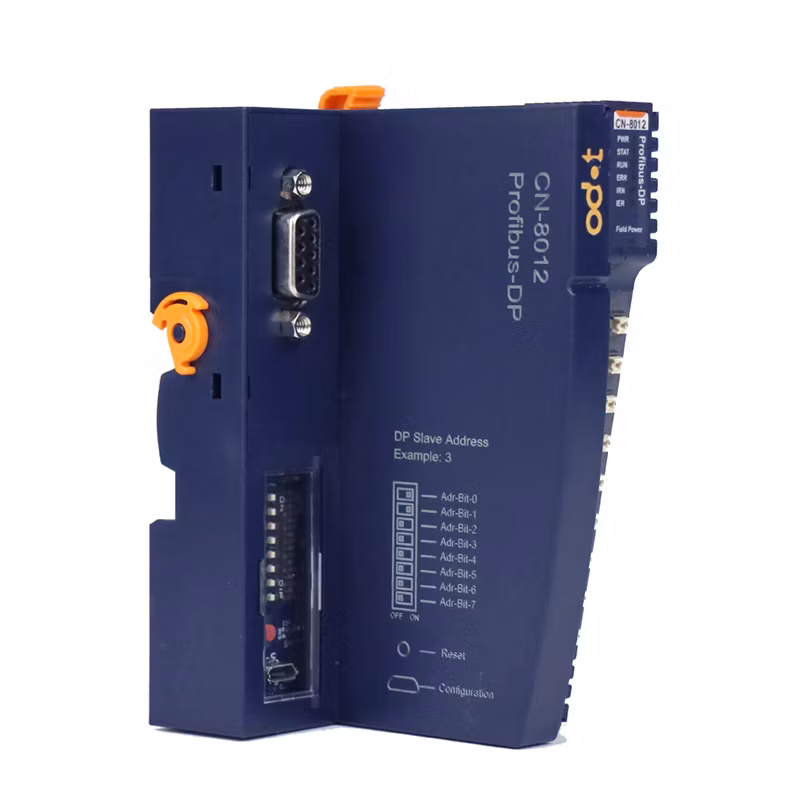

CN-8012 Adaptador de red Profibus-DP
Descripción general del módulo
CN-8012 adaptador de red PROFIBUS-DP permite el acceso del estándar PROFIBUS-DP y la versión del protocolo que admite DPV0.
